Міняєте проводку або просто вирішили оновити старий щиток? Одне з перших питань: які автомати ставити на освітлення. В інтернеті пишуть різне — хтось радить 6А, хтось 16А, а електрики чомусь завжди ставлять 10А. Давайте розберемося раз і назавжди, чому для світла оптимально саме 10 ампер і коли це правило можна порушити.

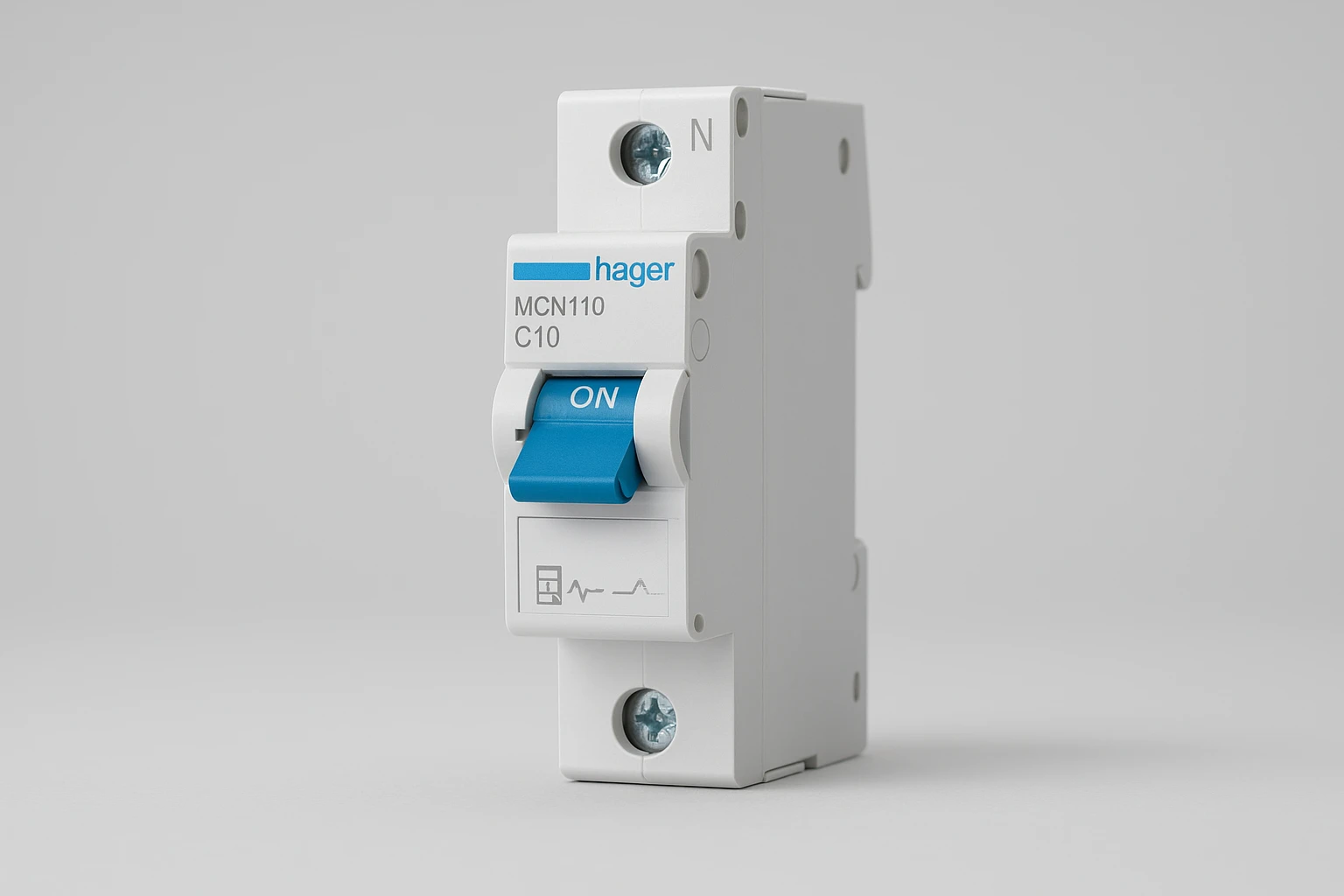

Якщо коротко: для освітлення в квартирі або будинку в 95% випадків підходить однополюсний автомат на 10А з характеристикою C. Один з найкращих варіантів — Hager MCN110, німецький автомат, який прослужить десятиліттями без жодних проблем.

А тепер детально — звідки береться цифра 10А, що буде якщо поставити більше або менше, і як правильно розрахувати навантаження для вашої квартири.

Чому для освітлення беруть окремий автомат

Уявіть ситуацію: ввімкнули чайник, мікрохвильовку та обігрівач одночасно — вибило автомат. І що? Правильно, темрява. Бо якщо світло та розетки на одному автоматі, то при перевантаженні вимикається все.

Тому в нормальному щитку завжди розділяють:

• Освітлення — окремі автомати по 10А на кожну кімнату або групу кімнат
• Розетки — автомати по 16А на групи розеток
• Потужні прилади — окремі автомати для плити, бойлера, кондиціонера

Плюси такого розділення:

• При проблемах з розетками світло працює — можна спокійно знайти несправність
• Менше навантаження на кожну лінію — безпечніше
• Легше знайти проблему — вибило конкретний автомат, а не “десь в квартирі”
• Можна використовувати тонший кабель для світла — економія

Розрахунок: чому саме 10А для освітлення

Давайте порахуємо на реальному прикладі. Візьмемо типову 3-кімнатну квартиру:

Кімната 1 (спальня):

• Люстра 3 × 9Вт (LED) = 27Вт
• Бра 2 × 7Вт = 14Вт
• Підсвітка шафи 15Вт
• Разом: 56Вт

Кімната 2 (дитяча):

• Люстра 5 × 9Вт = 45Вт
• Настільна лампа 11Вт
• Нічник 5Вт
• Разом: 61Вт

Кімната 3 (вітальня):

• Люстра 5 × 11Вт = 55Вт
• Підсвітка телевізора 20Вт
• Торшер 15Вт
• Разом: 90Вт

Інші приміщення:

• Коридор: 3 × 9Вт = 27Вт
• Кухня: 4 × 11Вт = 44Вт
• Ванна: 3 × 9Вт = 27Вт
• Туалет: 9Вт
• Балкон: 11Вт

Загальна потужність всього освітлення: 56 + 61 + 90 + 27 + 44 + 27 + 9 + 11 = 325Вт

А тепер переведемо у струм: 325Вт / 220В = 1,48А

Отримали менше 1,5 ампера! І це якщо ввімкнути ВСЕ світло в квартирі одночасно, що в реальності ніколи не буває.

А якщо замість LED стоять старі лампи розжарювання?

Тоді картина інша. Та сама люстра на 5 ламп:

• LED: 5 × 9Вт = 45Вт
• Розжарювання: 5 × 60Вт = 300Вт

З лампами розжарювання загальне споживання може досягти 2000-2500Вт, що дає струм близько 11А. Але це максимум при одночасному включенні всього світла.

Чому не 6А?

Здавалося б, якщо споживання 1,5-11А, чому не поставити автомат на 6А? Причини:

• При включенні ламп виникають пускові струми (особливо у LED-драйверів)
• Запас на майбутнє (раптом додасте світильників)
• Автомат 6А може помилково спрацьовувати
• Різниця в ціні між 6А та 10А мізерна

Чому не 16А?

А ось це вже небезпечно:

• Кабель 1,5 мм² (стандарт для освітлення) розрахований максимум на 16А
• При короткому замиканні автомат 16А може не встигнути спрацювати до пошкодження кабелю
• Немає сенсу — освітлення ніколи не споживає стільки

Характеристика C — що це і навіщо

На автоматі ви бачите маркування типу “C10” або “MCN110”. Літера C — це характеристика спрацювання, яка показує, як автомат реагує на перевантаження.

Типи характеристик:

• B — спрацьовує при перевищенні в 3-5 разів. Дуже чутливий. Для електроніки та LED без пускових струмів.
• C — спрацьовує при перевищенні в 5-10 разів. Універсальний. Для освітлення, розеток, побутової техніки.
• D — спрацьовує при перевищенні в 10-20 разів. Для двигунів з великими пусковими струмами.

Для освітлення завжди вибирають характеристику C. Чому?

• LED-лампи та їх драйвери дають невеликі пускові струми
• Люмінесцентні лампи з ЕПРА також мають пускові струми
• Характеристика B може давати помилкові спрацювання
• Характеристика D занадто “груба” для освітлення

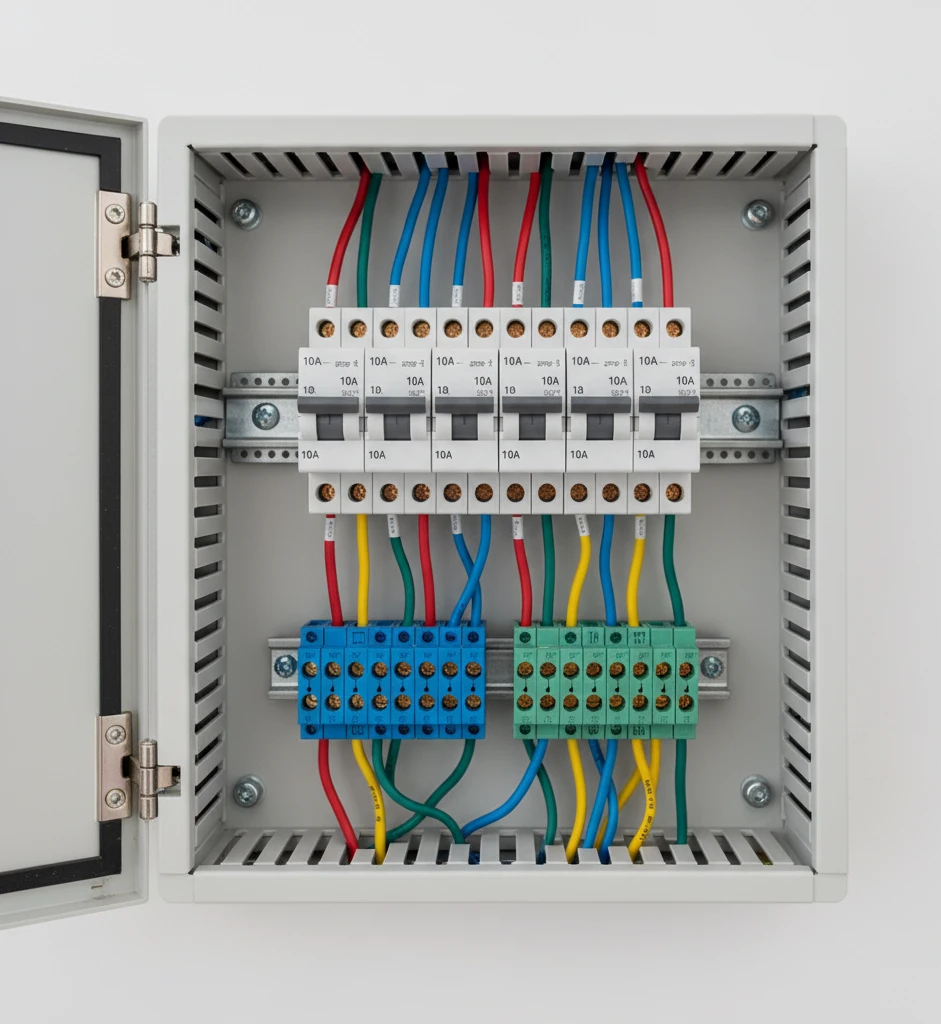

Скільки автоматів потрібно для освітлення

Є три підходи:

1. Економний (не рекомендую):

Один автомат 10А на все освітлення квартири. Мінус — при проблемі гасне світло скрізь. Шукай несправність в темряві.

2. Оптимальний:

По одному автомату 10А на групу приміщень:

• Житлові кімнати (2-3 кімнати)
• Кухня + коридор + балкон
• Санвузол (ванна + туалет)

Всього 3 автомати. Золота середина між ціною та зручністю.

3. Преміум:

Окремий автомат 10А на кожну кімнату. Максимальна зручність, легко знайти проблему, але дорожче і потрібен великий щиток.

Для типової квартири оптимальний варіант — 2-3 автомати по 10А на освітлення.

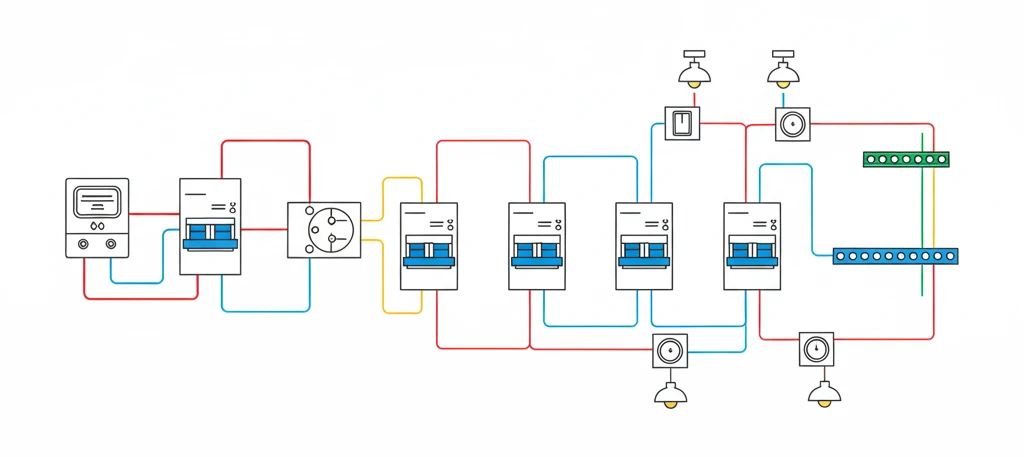

Як правильно підключити автомат для освітлення

Схема проста, але є нюанси:

1. Від лічильника або вступного автомата йде фаза на верхній контакт автомата освітлення
2. З нижнього контакта фаза йде на розподільчу коробку
3. В коробці фаза розподіляється на вимикачі
4. Нуль та заземлення йдуть повз автомат напряму через шини

Важливі правила:

• Фаза завжди йде через автомат
• Нуль для освітлення не розривається (крім випадків з УЗО)
• Переріз кабелю для освітлення — 1,5 мм² (мідь)
• Затягування контактів — щільно, але без фанатизму

Типові помилки при виборі автомата для світла

Що роблять неправильно:

• Ставлять 16А “про запас” — небезпечно для кабелю 1,5 мм². При КЗ кабель може загорітися швидше, ніж спрацює автомат.
• Економлять і ставлять 6А — постійні помилкові спрацювання, особливо при включенні кількох груп LED-ламп.
• Беруть дешеві noname автомати — через рік-два контакти підгорають, автомат гріється, може не спрацювати при КЗ.
• Об’єднують світло та розетки — при перевантаженні розеток гасне світло. Незручно і небезпечно.
• Забувають про характеристику — купують автомат з характеристикою D (для моторів) і дивуються, чому при КЗ не вимикається.
• Неправильно розраховують навантаження — рахують тільки потужність ламп, забуваючи про трансформатори LED-стрічок, драйвери ламп.

LED vs розжарювання: що змінюється

З переходом на LED змінилось багато:

Було (лампи розжарювання):

• Люстра на 5 ламп = 300Вт
• Вся квартира = 1500-2500Вт
• Потрібен кабель 1,5 мм² і автомат 10А
• Рівномірне навантаження

Стало (LED):

• Люстра на 5 ламп = 45Вт
• Вся квартира = 200-400Вт
• Достатньо кабелю 1,5 мм² і автомата 10А (або навіть 6А)
• Пускові струми драйверів

Висновок: з LED можна було б ставити автомати 6А, але краще залишити 10А для надійності та універсальності.

Які бренди автоматів надійні для освітлення

Автомат для освітлення працює рідше, ніж для розеток (вмикаєте світло 5-10 разів на день, а не постійне навантаження). Але це не привід економити на якості.

Преміум (ставиш і забуваєш на 30 років):

• Hager — німецька якість, MCN110 — бестселер
• ABB — швейцарська надійність
• Schneider Electric — французький стандарт
• Legrand — оптимальне ціна/якість в преміумі

Середній клас (непогано за свої гроші):

• Eaton — колишній Moeller, якість
• ETI — словенці, нормально для бюджету
• IEK — якщо брати серію KEAZ, а не базову

Наприклад, Hager MCN110 коштує трохи дорожче китайських аналогів, але це того варте: ідеальна збірка, не гріється, чіткі спрацювання, термостійкий пластик, 20+ років служби.

Широкий вибір автоматів для освітлення можна знайти на https://mobline.com.ua — є всі номінали та характеристики, офіційна гарантія.

Коли можна відступити від правила “10А на світло”

Є ситуації, коли 10А — не оптимально:

• Велика кількість світильників — ресторан, магазин, офіс. Може знадобитися 16А або кілька груп по 10А.
• Потужні прожектори — освітлення стадіону, парковки. Розрахунок індивідуальний.
• Старі лампи розжарювання — якщо їх багато, може знадобитися 16А (але краще замінити на LED).
• Світлодіодні стрічки — при великій довжині та потужних блоках живлення розраховуйте індивідуально.
• Розумний дім — додаткове споживання реле, диммерів, контролерів.

Підсумок: чек-лист вибору автомата для освітлення

Перед покупкою перевірте:

• ✅ Порахували загальну потужність освітлення
• ✅ Для LED-освітлення достатньо 10А (в 99% випадків)
• ✅ Характеристика C (універсальна)
• ✅ Однополюсний автомат (1P)
• ✅ Кабель 1,5 мм² для освітлення
• ✅ Бренд з репутацією (Hager, ABB, Schneider)
• ✅ Планування груп (скільки автоматів потрібно)

Висновок

Автомат 10А для освітлення — це стандарт, перевірений десятиліттями. Не треба мудрувати і ставити 6А для економії або 16А “про запас”. 10А з характеристикою C покриває 95% потреб житлового освітлення.

Головне — не економити на якості самого автомата. Різниця між китайським noname і німецьким Hager — це 200-300 грн, а служити буде в 5 разів довше і головне — спрацює коли треба.

Світлих вам кімнат і надійної електрики! 💡⚡
